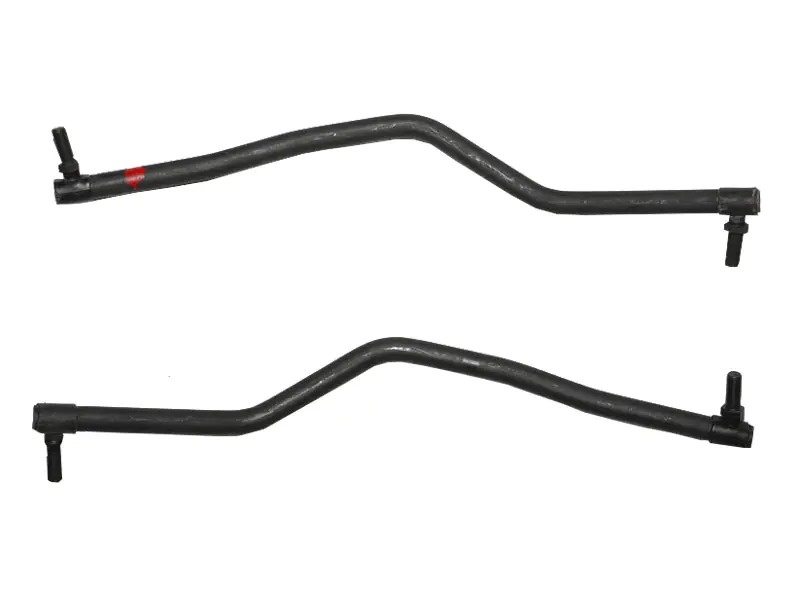

Vad är Styr-draglänkar ?

Styrlänkar är solida eller rörformiga stänger som överför rotationsrörelse från styrväxelns utgående axel till styrspindelarmen, vilket får framhjulen att svänga åt vänster eller höger. I styrsystem med återcirkulerande kula och mask- och sektor - som finns på de flesta lastbilar, stadsjeepar, tunga kommersiella fordon och äldre personbilar - är draglänken den primära mekaniska kopplingen mellan rattens pitman-arm och det första ratten. Utan den ger en vridning av ratten ingen riktningsändring på vägytan.

Draglänken är skild från dragstången: Dragstänger länkar ihop de två framhjulen för att upprätthålla parallell spårning, medan draglänken länkar styrhuset till hjulenheten. På fordon med solid framaxel löper vanligtvis en enkel draglänk från pitmanarmen till den högra styrspindelen, med en dragstång som sedan förbinder båda knogarna. Det är viktigt att förstå den här layouten när du diagnostiserar glapp i styrningen, styrning eller inriktningsavvikelse.

Hur draglänkar fungerar i styrsystemet

När föraren vrider på ratten omvandlar styrväxeln roterande inmatning till sidobågrörelse vid pitmanarmen. Pitman-armen sveper genom en båge, och draglänken – fäst i ena änden till pitman-armens kulbult och i den andra till knogarmens kulbult – översätter den bågen till en nästan linjär tryck- eller dragkraft på knogarmen. Knogarmen roterar spindeln på en kingpin eller kulled och vrider hjulet.

Båda ändarna av draglänken slutar in kulleder , som tillåter fleraxlig artikulation för att ta emot fjädringsrörelser, karossrullning och axelupprullning utan bindning. Leden vid pitman-armens ände är vanligtvis icke-justerbar och förspänd på fabriken; leden vid knogarmens ände innehåller ofta en avsmalnande gängad justerhylsa som gör att den totala stånglängden kan ställas in under front-end-inriktningen för att uppnå den specificerade kastvinkeln och styrgeometrin.

Dralänk vs. Tie Rod: Viktiga funktionella skillnader

Konstruktion och material

En draglänk måste motstå både hoptryckande bucklingsbelastningar (när man trycker på knogen under svängar) och dragdragkrafter (när den dras tillbaka), samtidigt som den överlever konstanta vibrationer, vägchock och korrosiva miljöer. Material- och tvärsnittsval avgör direkt livslängd och säker lastkapacitet.

Stångkropp

• Solid stålstång — Används på lätta fordon och personbilar. Kolstål (typiskt SAE 1040 eller 1045) är kalldraget till nära toleranser, vilket ger god tryckhållfasthet i ett kompakt tvärsnitt. Enkel att tillverka och kostnadseffektiv för laster upp till cirka 20 kN.
• Sömlöst stålrör — Standard på medelstora och tunga nyttofordon. Ihålig sektion uppnår en överlägsen styrka i förhållande till vikt jämfört med solid stång med likvärdig diameter — kritiskt på fordon där ofjädrad vikt direkt påverkar körkvaliteten och fjädringsgeometrin. DOM (Drawn Over Mandrel)-slang är att föredra för dess konsekventa väggtjocklek och invändiga ytfinish.
• Höghållfast legerat stål — Specificerad för tunga lastbilar, terrängutrustning och eftermarknadsprestandaapplikationer. Chromoly (4130 eller 4340) ger sträckgräns på 620–1 000 MPa , vilket möjliggör tunnare väggsektioner eller högre belastningsklasser utan ökad diameter.
• Smidda ändar — Kulledshöljena i varje ände är vanligtvis smidda snarare än gjutna eller bearbetade av stångmaterial, eftersom smidningen riktar in stålets kornstruktur längs belastningsbanan, vilket avsevärt ökar utmattningslivslängden vid den högsta spänningsregionen av enheten.

Kulledsdesign och förbelastning

Kullederna i varje ände av draglänken är de mest underhållskänsliga komponenterna i aggregatet. En korrekt utformad draglänksändskarv upprätthåller en definierad axiell förspänning på kulbulten — tillräckligt för att eliminera fritt spel under normala körbelastningar, men inte så hårt att det ökar styransträngningen eller begränsar artikulationen under full fjädringsrörelse.

Två förspänningsdesigner dominerar marknaden:

• Fjäderbelastad (självjusterande) design — En spiralfjäder bakom lagersätet kompenserar kontinuerligt för slitage och bibehåller förspänningen under hela livslängden. Dessa leder tolererar högre slitage innan de utvecklar märkbart spel och är standard på tunga lastbilar och terrängfordon.
• Fast förbelastningsdesign — En gängad plugg sätter förspänning vid montering. Enklare och lägre kostnad, men förbelastningen minskar när lagersätet slits, vilket så småningom resulterar i en lös, klumpig led som kräver byte.

Lagersätesmaterial inkluderar sintrad brons, PTFE-impregnerad nylon och härdat stål beroende på applikation. Smörjbar design med en Zerk-koppling gör det möjligt att injicera nytt fett under rutinunderhåll, spolning av kontaminering och avsevärt förlängning av fogens livslängd. Permanent smorda (tätade) leder kräver inget underhåll men kan inte servas och måste bytas ut som en enhet när de är slitna.

Fordon och applikationer som använder draglänkar

Draglänkar finns överallt där en styrväxel med recirkulerande kula eller snäcktyp driver en solid eller balk framaxel. Detta täcker en betydande del av den globala fordons- och utrustningsflottan:

• Tunga kommersiella lastbilar (klass 6–8) — Alla större plattformar inklusive Freightliner, Kenworth, Peterbilt, Volvo och DAF använder draglänkstyrning på både styraxlar och pusher/tagaxelkonfigurationer. En klass 8 traktor får bära två draglänkar — en från styrhuset till framaxeln och en andra relästång som förbinder främre och bakre styraxlar i tandemstyrningskonfigurationer.
• Fullstora pickupbilar och kaross-på-ram-SUV:ar — Ford F-250/F-350 Super Duty, Ram 2500/3500, Chevrolet Silverado HD och Toyota Land Cruiser (varianter med solid axel) använder alla draglänksstyrsystem. Dessa är vanliga plattformar för eftermarknadslyftsatser som kräver utökade eller korrigerade draglänkar för att förhindra ojämn styrning.
• Utrustning för off-highway konstruktion och gruvdrift — Väghyvlar, hjullastare och ledade dumper använder tunga draglänkar som är klassade för extrema stöt- och stötbelastningar. Dessa komponenter är tillverkade med betydligt högre lastspecifikationer än landsvägsfordon.
• Jordbrukstraktorer — Row-crop- och nyttotraktorer med mekanisk framhjulsdrift (MFWD) använder draglänkar på framaxeln, ofta med extra komplexitet på grund av den oscillerande framaxeldesignen som måste tillåta både styrning och vertikal artikulation samtidigt.
• Militär- och specialfordon — Hjulplattformar med hög rörlighet använder förstärkta draglänkar med militärspecifika ändskarvar som är klassade för extrema terränglaster och breda temperaturområden (−50°C till 120°C arbetsområde i vissa specifikationer).

Symtom på en sliten eller misslyckad draglänk

Draglänkslitage är progressivt och orsakar sällan plötsliga fel, men försämrade komponenter äventyrar fordonskontrollen på sätt som förvärras proportionellt med slitaget. Att känna igen de tidiga tecknen förhindrar dyra nedströmsskador och minskar säkerhetsrisken.

• Rattfritt spel / överdrivet dött band — Det vanligaste symtomet. En sliten ändskarv för draglänken skapar slack som måste tas upp innan någon hjulrörelse inträffar. Mer än 30 mm fritt spel vid rattkransen är den typiska tröskeln för brott för kommersiella fordon enligt DOT årliga inspektionskriterier.
• Styrning vandra — Fordonet kräver konstanta mindre styrkorrigeringar för att hålla en rak linje, särskilt vid motorvägshastighet. Detta indikerar att väginmatningar matas tillbaka genom den slitna leden snarare än att de absorberas av styrväxeln.
• Knallande eller vältande gupp — Slagbelastningar gör att en sliten kulled rör sig genom sitt fria spelområde och kommer i kontakt med husets väggar, vilket ger en metallisk stöt från framaxelområdet. Detta tillskrivs ofta av misstag slitna stötdämpare eller lösa fjäder-U-bultar.
• Bump styr — Framhjulen går in eller ut när fjädringen komprimeras, vilket får fordonet att slingra i sidled över vägens vågor utan någon styrinsats. Detta kan bero på slitna leder, en böjd stång eller (på lyfta fordon) felaktig draglänksgeometri.
• Ojämnt eller accelererat slitage på framdäcken — Slitna draglänkleder tillåter dynamisk tåvariation under körning, skrubbning av däckets slitbana i ett mönster som liknar felinställning men finns även efter en ny inriktningsjustering.

Inspektionsförfarande

Den korrekta metoden för att kontrollera draglänkskarvens tillstånd kräver en andra person eller en bändbar. Med framhjulen på marken och fordonet stillastående:

1. Låt en assistent vrida ratten åt vänster och höger cirka 30° medan du observerar draglänkens leder underifrån med en ficklampa.
2. En bra led visar omedelbar, synkroniserad rörelse i båda ändarna i samma ögonblick som ratten rör sig. Varje fördröjning – även 1–2 mm synligt spel vid leden – indikerar slitage som kräver uppmärksamhet.
3. Håll styrningen i ett fast läge, försök att flytta draglänken i sidled för hand i varje ände. Varje märkbar rörelse vid bolltappen bekräftar överdrivet spel.
4. Inspektera gummidammstöveln vid varje led. En trasig eller saknad känga gör att vatten och vägsand förorenar lagersätet, vilket påskyndar slitaget dramatiskt. Byt ut stövlar omedelbart om de är skadade, även om själva leden fortfarande har acceptabelt spel.

Ersättnings- och eftermarknadsalternativ

Byte av draglänk kräver att du väljer rätt längd, ändskarvskonstorlek och gängspecifikation för fordonet. På justerbara konstruktioner måste den nya draglänken ställas in på samma effektiva längd som den gamla före installationen – märkt eller uppmätt på originalet – och frontens inriktning verifierad efteråt för att bekräfta att hjul och styrcentrum inte har förskjutits.

OEM kontra eftermarknad

• OEM ersättning — Tillverkad enligt den ursprungliga fordonsspecifikationen. Föredraget för kommersiella fordon som körs under underhållsprogram för flottan där dokumentation av OEM-ekvivalenta delar krävs för garanti- eller regulatoriska ändamål. Typisk kostnadspremie på 30–60 % över eftermarknadsalternativ.
• Direktpassad eftermarknad — Delar tillverkade för att matcha OEM-dimensioner med likvärdiga eller förbättrade material. Ansedda leverantörer (Moog, TRW, Delphi, Rare Parts) producerar draglänkar för att möta eller överträffa originalspecifikationerna. Dessa är standardvalet för oberoende verkstäder och vagnparksoperatörer som söker kostnadseffektivitet utan att kompromissa med kvaliteten.
• Kraftig/uppgraderad eftermarknad — Tjockare väggslangar, kulleder med större diameter och kromolykonstruktion för fordon som körs under krävande förhållanden: terrängkörning, upplyft fjädring, tung bogsering eller kommersiell drift med långa körsträckor. Förlängda serviceintervaller på 2–3× OEM-livslängd är vanligt förekommande, särskilt med smörjbara ändskarvar som tillåter löpande underhåll.
• Specialtillverkade — Krävs när fjädringslyftar, axelbyten eller chassimodifieringar har ändrat OEM-styrgeometrin. En tillverkad draglänk är gjord till den exakta längden och ledvinkeln som behövs för den modifierade geometrin, vilket eliminerar styrningen och bindningen som är resultatet av att installera en OEM-längd stav i en ändrad geometri.

Drag Link Flip och korrigeringssatser för lyfta fordon

Att lyfta ett fordon med solid axel ändrar vinkeln på draglänken i förhållande till marken, vilket skapar ett tillstånd som kallas draglänk-inducerad bumpstyrning : när fjädringen cyklar ändras den effektiva längden på draglänken i vertikalplanet och drar styrningen åt vänster eller höger. Det finns två lösningar:

• Pitman armfall — En längre eller sjunken pitman-arm flyttar draglänkens fästpunkt nedåt, återställer draglänken till en nästan horisontell vinkel och återställer OEM-bumpstyrningsegenskaperna utan att ändra själva spöet.
• Dra länk flip — På fordon där knogarmen pekar uppåt (som på vissa Dana 44- och Dana 60-axlar) uppnås en liknande korrigering utan drop pitman-arm genom att vända draglänken så att den löper under axelns mittlinje, till priset av minskad markfrigång vid stången.

Underhållsintervall och bästa praxis

Livslängden för draglänksenheter varierar kraftigt beroende på driftsmiljö, skarvtyp och underhållsfrekvens. På asfalterade vägfordon med tätade leder, 80 000–160 000 km är ett realistiskt serviceintervall. Terräng-, jordbruks- eller anläggningsutrustning kan kräva gemensam inspektion varje gång 250–500 drifttimmar .

• Smörj smörjbara leder vid varje oljebyte — Använd rätt fettspecifikation för applikationen. Extremtrycks (EP) litiumkomplex eller molybaserade fetter är lämpliga för de flesta draglänksändskarvar. Injicera fett tills det släpper lätt från bagageutrymmet – detta bekräftar att skarven är full och att det gamla fettet (med föroreningar) har förskjutits.
• Inspektera bagageutrymmets skick vid varje däckrotation — En trasig stövel på en förseglad skarv förvandlar en underhållsfri design till en snabbt försämrad. Byte av stövel på de flesta draglänkar kostar under 10 USD i delar; ignorera en trasig känga resulterar vanligtvis i ledfel inom en till två säsonger.
• Försök inte att räta ut en böjd draglänk — En böjd stång har blivit plastiskt deformerad. Uträtning återställer formen men introducerar kvarvarande spänningskoncentrationer som avsevärt minskar utmattningslivslängden. En böjd draglänk ska alltid bytas ut.
• Byt ut i par när båda ändarna visar slitage — Att endast byta ut den mer slitna ändskarven medan den andra lämnas i drift resulterar vanligtvis i ett återbesök inom ett till två år. De flesta professionella verkstäder byter ut hela draglänksenheten snarare än enskilda ändskarvar för att undvika detta.
• Kontrollera vridmomentet enligt specifikation på alla fästelement — Kulbultmuttrar på styrkomponenter använder rådande vridmoment eller roterande/sprintar av en anledning. Byt aldrig ut med en standard sexkantsmutter och installera alltid en ny saxsprint — återanvänd aldrig originalet. Undervridna kulbultar är en känd orsak till katastrofal ledseparation.
