Gräsklippardelar: Hur maskinen fungerar från grunden

Att förstå nyckeldelarna i en gräsklippare – och vad var och en gör – gör underhållet mer intuitivt, hjälper till att diagnostisera problem snabbare och undviker att beställa fel ersättningskomponenter. Även om olika typer av gräsklippare (gå-bakom, ridning, noll-sväng) varierar i komplexitet, delar de en central uppsättning funktionella delar som samverkar för att klippa gräs på en jämn höjd.

Motor och kraftsystem

Motorn är kraftkällan för alla klipparfunktioner. Gå-bakom gräsklippare använder vanligtvis encylindriga overheadventilmotorer (OHV) från 140 till 190 cc. Åk- och zero-turn gräsklippare använder större en- eller tvåcylindriga motorer från 420 cc upp till över 700 cc på kommersiella modeller. Motorn ansluts till knivdäcket genom en vertikal vevaxel på de flesta rotorklippare - vevaxeln driver direkt eller indirekt knivspindeln(arna). Viktiga motorrelaterade delar inkluderar förgasaren (bränsle-luftblandning), luftfilter (rengöring av förbränningsluft), tändstift (tändning), oljesticka och avtappningsplugg (smörjning) och primerbulb eller chokekontroll som används vid kallstarter.

Klippdäck

Klippaggregatet är det stansade eller tillverkade stålhuset som omsluter kniven/knivarna och spindelenheten under gräsklipparen. Den kanaliserar luftflödet för att lyfta gräset innan du klipper och leder klippet till sidoutloppet, den bakre påsen eller mulching-kammaren. Däcksbredden bestämmer direkt klippsträngen per pass — 21–22 tum breda däck för bostäder; riddäck för bostäder 42–54 tum; kommersiella nollvarv 48–72 tum. Däckets tjocklek (gauge) spelar roll för hållbarheten: tillverkade däck av 7- eller 10-gauge stål klarar lättare stämplade däck i steniga eller tunga förhållanden. Däcket ansluts till klipparens ram genom justerbara höjdfästen som ställer in klipphöjden, vanligtvis i steg om 0,25 tum över ett område på 1–4,5 tum.

Drivsystem

Självgående gå-bakom gräsklippare använder en transmission - antingen framhjuls-, bakhjuls- eller fyrhjulsdrift - för att driva markrörelsen oberoende av bladets ingrepp. Åkgräsklippare använder en hydrostatisk eller växellåda som ansluter motorn till bakaxeln eller hjulmotorerna. Zero-turn gräsklippare använder två oberoende hydrostatiska pumpar, en per bakre drivhjul, vilket gör att varje hjul kan köras med olika hastigheter eller i motsatta riktningar för att producera nollradiesvarv. Drivrelaterade delar inkluderar drivremmen, transmissionen, differentialen eller axelenheten samt hjulnaven och däcken.

Bladingreppssystem

På åkgräsklippare och nollsvängar styrs knivingreppet av en elektrisk kraftuttagskoppling (kraftuttag) monterad på motorns vevaxel under motorblocket. När föraren aktiverar bladinkopplingsbrytaren låses kraftuttagskopplingen elektromagnetiskt, kopplar vevaxelns rotation till däcksbältet och snurrar bladspindlarna. Gå-bakom gräsklippare använder en enklare kabelmanövrerad knivbromskoppling (BBC) som samtidigt kopplar in knivdriften och släpper en knivbroms när föraren klämmer-håller handtagsbygeln.

Däcksbälte

Däcksremmen (även kallad bladdrivremmen) överför kraft från motorns remskiva eller kraftuttagskopplingens remskiva till bladspindelns remskivor. Flerspindliga däck använder antingen ett enda serpentinbälte som dras genom flera remskivor, eller separata primära och sekundära remmar. Remmen går i remskivor med V-spår och spänns av en fjäderbelastad mellanarm. Remslitage, glasering, sprickor eller felinställning av remskivor är de vanligaste orsakerna till dålig klippprestanda på åkgräsklippare - ett glidrem minskar knivspetsens hastighet under den tröskel som krävs för att skära rent och producera adekvat vakuumlyft i däcket.

Spindlar för gräsklippare : Kärnan i skärsystemet

Däckspindeln är den roterande enheten som håller varje skärblad och överför rotationskraft från däcksbältet till bladet med de hastigheter som krävs för effektiv skärning - vanligtvis 2 800 till 3 400 rpm vid bladet. På ett 42-tumsdäck med en spindel och ett blad finns det en enda spindel i mitten av däcket. På ett 54-tums eller 60-tums däck är två eller tre spindlar anordnade sida vid sida, var och en bär ett blad, med deras skärbågar som överlappar något för att förhindra oklippta remsor mellan bladen.

Spindelkonstruktion

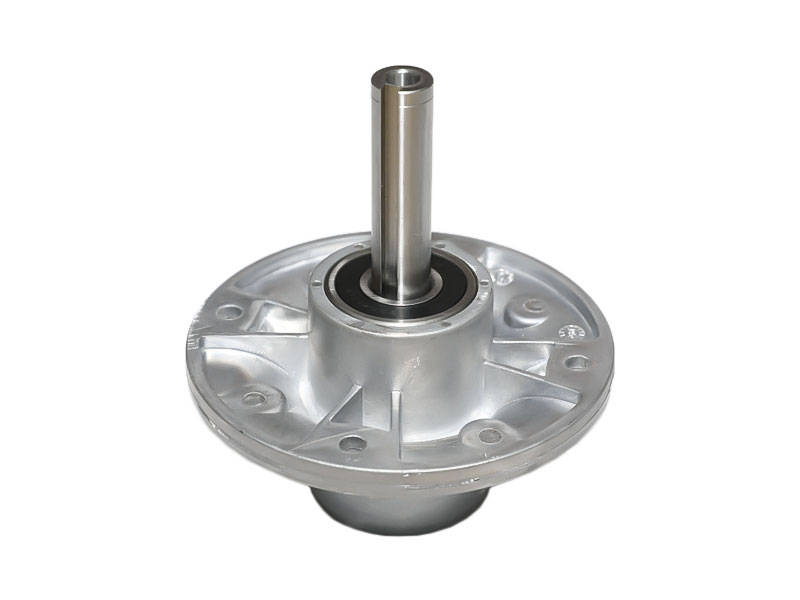

En gräsklipparspindel består av en spindelaxel — en stång av härdat stål, vanligtvis 3/4" till 1" i diameter — inrymd inuti en spindelhus (även kallad spindelenheten eller spindelkassetten). Axeln passerar vertikalt genom huset och stöds av två tätade kullager, ett i toppen och ett i botten av huset, som gör att axeln kan rotera fritt samtidigt som den motstår de radiella och axiella belastningar som genereras av det snurrande bladet. Den övre änden av axeln bär en remskiva som däcksremmen driver; den nedre änden har ett gängat bulthål eller avsmalnande nav som bladet är fastskruvat i. Själva höljet skruvas fast på undersidan av däcket.

Lagren i spindelhuset är de komponenter som oftast går sönder. De utsätts för gräsklipp, fukt, smuts och vibrationer från knivstötar med skräp - en miljö som förkortar lagrets livslängd avsevärt jämfört med en skyddad industriell tillämpning. De flesta spindellager för bostäder håller 100–300 drifttimmar under normala förhållanden; kommersiella gräsklipparspindlar med större, tätade lager och smörjnappar kan nå 400–600 timmar mellan serviceintervallerna.

Symtom på sviktande däckspindlar

Att känna igen spindelfel tidigt förhindrar sekundära skador på däcket, remmar och remskivor. De mest tillförlitliga indikatorerna är:

• Vibration genom däck eller handtag — Det tidigaste och mest konsekventa symtomet. ett slitet eller kärvt spindellager ger en obalans som överförs som märkbara vibrationer i förarens händer eller genom sätet
• Vacklande eller lutande blad — när lagret slits tillräckligt för att tillåta glapp i axeln, lutar bladet horisontellt; detta ger en ojämn klipphöjd och skalpering på ena sidan av varje blads båge
• Malande, mullrande eller tjutande ljud — Lagerljud som ändrar stigning med motorvarvtalet indikerar lagerskador. ett metalliskt skrapande ljud kan indikera att bladet kommer i kontakt med däcket på grund av kraftigt skaftspel
• För stort skaftspel — med bladet borttaget och motorn avstängd har en axel som kan flyttas mer än 1–2 mm radiellt i bottenänden otillräckligt lagerstöd och bör bytas ut

Byta däckspindlar: Vad du bör veta innan du beställer

Gräsklipparaggregatets spindlar är inte universella – de är specifika för klippaggregatets modell, knivbultmönster, axeldiameter och remskivans konfiguration. När du beställer en ersättning är den minsta informationen som behövs klipparens modellnummer och motormodellnummer (båda finns på en dataskylt på klipparens ram), däckets bredd och helst OEM-artikelnumret från det befintliga spindelhuset eller reservdelsdiagrammet i bruksanvisningen.

Ersättningsspindlar finns tillgängliga i tre former: kompletta förmonterade spindelpatroner (hus, axel och lager som en enhet, det enklaste utbytesalternativet), individuella spindelhus och lagersatser för spindlar avsedda för byte av fältlager. Förmonterade spindelpatroner kostar mer än lagersatser men eliminerar behovet av en press för att installera nya lager i huset - en praktisk fördel för hemunderhåll. För kommersiella gräsklippare som ser höga årstimmar, är det värt besväret att köpa OEM eller tunga eftermarknadsspindelenheter med smörjnipplar (zerks) även till högre initial kostnad, eftersom smörjbara spindlar kan få sina lager smorda med jämna mellanrum, vilket avsevärt förlänger livslängden.

Blad, remskivor och tomgångsarmar: delar som fungerar med spindeln

Spindeln fungerar inte isolerat - dess prestanda beror på komponenternas tillstånd omedelbart uppströms och nedströms om den i kraftöverföringsvägen.

Skärblad

Skärbladet bultar till botten av spindelaxeln och är den direkta kontaktpunkten med gräset. Bladen finns tillgängliga i tre primära konfigurationer: standard 2-i-1 blad (klipp och tömning), mulching blad (extra skärytor längs bladets längd för att skära om klipp till fina partiklar) och höglyftande blad (en uttalad uppåtgående kurva vid bladspetsen som genererar mer luftflöde för påsar). Bladlängden och centrumhålets diameter måste matcha spindeln exakt. Ett blad som till och med är något obalanserat efter slipning överför cykliska belastningar till spindellagren vid varje rotation - en 5-grams obalans vid 3 200 rpm genererar betydande centrifugalkraft. Balansera alltid bladen efter slipning med en billig bladbalanseringskon innan du sätter tillbaka dem.

Spindelremskivor

Spindelremskivan pressas eller bultas till toppen av spindelaxeln ovanför däcksytan och drivs av däcksremmen. Remskivans diameter bestämmer bladets varvtal i förhållande till motorhastigheten — en mindre remskiva snurrar bladet snabbare för samma remhastighet. Slitna eller spruckna remskivor med skadade ytor med V-spår orsakar remglidning och accelererat remslitage; en remskiva med en vingling (som indikerar en böjd eller skadad borrning) överför vibrationer in i spindellagret och förkortar dess livslängd. När du byter en spindelenhet, inspektera remskivan med avseende på spårslitage, sprickor och vingling – och byte ut den om någon hittas – förhindrar för tidigt fel på den nya spindeln.

Tomrullar och tomgångsarmar

Mellanremskivor bibehåller spänningen i däcksremmen och dra den runt spindelremskivorna i rätt geometri. En fjäderbelastad rullarm håller remskivan mot remmen under konstant spänning; när bladingreppet är urkopplat släpps fjäderspänningen och remmen blir slack. Mellanhjulslager går sönder i samma miljö som spindellager — en tjutande tomgångsremskiva som blir högre med motorns varvtal indikerar lagerfel och bör bytas ut omedelbart, eftersom en kärvarm tomgångsremskiva kommer att riva sönder däcksremmen inom några minuter efter fortsatt drift.

Underhållsschema för däck och spindelkomponenter

En strukturerad underhållsrutin tar itu med de delar som mest sannolikt orsakar oplanerade stillestånd och skyddar investeringen i gräsklipparen under en flerårig livslängd. Följande intervall gäller för bostadsbruk under normala förhållanden; kommersiell användning eller drift i sandiga, våta eller skräpiga miljöer kräver mer frekvent uppmärksamhet.

• Efter varje användning: ta bort klipp och skräp från däckets undersida, särskilt runt spindelhusen och remskivorna där ansamlat material fångar fukt mot metallen
• Var 25:e timme: smörj spindellager på vilken spindelenhet som helst med en zerk-koppling; kontrollera vridmomentet för bladbulten (vanligtvis 35–50 ft-lb beroende på modell); inspektera däcksbältet för sprickor, nötning eller glasering
• Var 50:e timme eller varje säsong: vässa eller byt ut knivar; inspektera alla remskivor med avseende på ving- och spårslitage; kontrollera löparmsfjäderspänningen och vridpunkten för slitage; inspektera däckskalet för sprickor eller genomrostning, speciellt vid spindelns monteringsbulthål
• Var 100–200:e timme: byt däcksbälte oavsett synligt tillstånd på hårt använda maskiner; inspektera spindelaxlarna för radiellt spel med bladet borttaget; byt ut en spindel som visar mätbart spel innan lagerbrottet övergår till skada på axeln eller huset
• Slut på säsongen: applicera rostskyddande spray på däckets undersida; imma motorcylindern enligt tillverkarens instruktioner för förvaring; slipa eller byt ut knivarna helt så att gräsklipparen är klar i början av nästa säsong utan dröjsmål

Den mest kostnadseffektiva underhållsmetoden för däcksspindlar på åkgräsklippare och nollsvängar är proaktivt utbyte vid de första tecknen på buller eller vibrationer snarare än att vänta på ett fullständigt misslyckande. En spindel som går sönder under mitten av säsongen kan skada däcket, förstöra bältet och i svåra fall låta bladet komma i kontakt med däckhuset — reparationer som kostar betydligt mer än att byta spindel i tid vid det första symptomet.
